Instalace zámku:

 Návod na instalaci (montáž) blokovacího zámku:

Blokovací zámek je jednoduchý mechanismus, který se skládá ze tří částí:

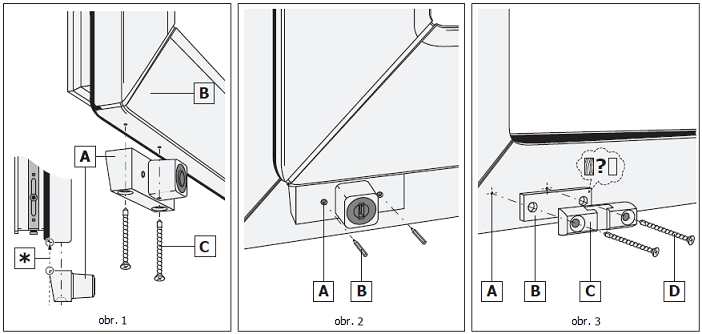

1 – základní část zámku s cylindrickou vložkou a klíčem (obr 1-A);
2 – protikus zámku (obr. 3-C);
3 – podložka protikusu (instaluje se v závislosti na profilu okna) (obr. 3-B).
Dále sada zahrnuje: 2 speciální klíče; 4 samořezné šrouby 3.9*45 mm, 1 tužka na označení.

Instalace blokovacího zámku ВSL:

- Nejdřív se instaluje základní část zámku (1) do spodní části okenního křídla (otevíratelné části okna) na opačné straně, než jsou panty
(obr.1-B). Připevní se při otevřeném okně pomocí dvou univerzálních šroubů 3.9*45mm (obr.1-C) skrze speciálně vyfrézované otvory v
základní části zámku (víz. schéma na obr. 1). Je třeba dát pozor na to, aby se základní část zámku instalovala tak, že zapuštěný otvor pro
šroub bude směrován dolů;

- Po připevnění základní části zámku k okennímu křídlu okno uzavřeme a skrze podélné otvory v základní částí zámku (obr.2-A) označíme
tužkou (obr.2-B) na rám body pro upevnění protikusu zámku, (víz. schéma na obr.2);

- Pak otevřeme okno a připevníme protikus (obr.3-C) pomocí dvou univerzálních šroubů 3.9*45 (obr.З-D) na předznačená místa (obr.З-A)
přímo na rám okna (viz. schéma na obr.3). Protikus zámku má symetrický tvar, takže nezáleží na jeho natočení;

- V závislosti na profilu okna (plastové nebo dřevěné) umístíme podložku mezi rám a vlastní protikus zámku (obr.3-B).

Po vykonání výše uvedených pokynů je zámek je připraven k použití. Po uzavření okna přitlačením křídla k rámu k sobě obě částí zámku
zaskočí a po otočení klíče dojde k uzamčení. Takto okno nejde otevřít v horizontálním směru a přitom to nebrání jeho otevření v režimu
větrání.
